產品名稱：
公制90°螺紋卡套式 /重系列法蘭
產品系列搜索
請選擇您想要尋找的相關產品系列
產品描述

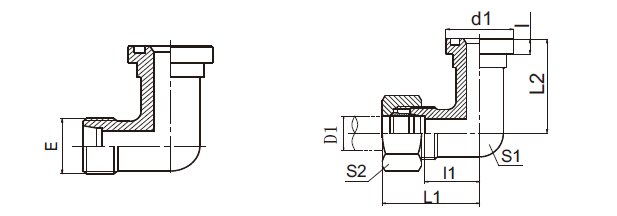

| 訂貨號 | 螺紋E | 法蘭型號 | 硬管外徑D1 | O形圈 | 尺 寸 | 壓力等級 MPa | |||||||
| d1 | l | l1 | L1 | L2 | S1 | S2 | |||||||
| A1FH-24-08/9 | M24X1.5 | 1/2" | 16 | O210 | 31.7 | 7.8 | 29.5 | 48 | 39 | 24 | 30 | 40 重系列 S | |
| A1FH-24-12/9 | M24X1.5 | 3/4" | 16 | O214 | 41.3 | 8.8 | 36.5 | 55 | 48 | 32 | 30 | ||
| A1FH-30-12/9 | M30X2 | 3/4" | 20 | O214 | 41.3 | 8.8 | 35.5 | 57 | 48 | 32 | 36 | ||
| A1FH-36-12/9 | M36X2 | 3/4" | 25 | O214 | 41.3 | 8.8 | 36 | 60 | 48 | 32 | 46 | ||
| A1FH-36-16/9 | M36X2 | 1" | 25 | O219 | 47.6 | 9.5 | 41 | 65 | 60 | 41 | 46 | ||
| A1FH-42-16/9 | M42X2 | 1" | 30 | O219 | 47.6 | 9.5 | 41.5 | 68 | 60 | 41 | 50 | ||
| A1FH-42-20/9 | M42X2 | 1.1/4" | 30 | O222 | 54 | 10.3 | 44.5 | 71 | 68 | 46 | 50 | ||
| A1FH-52-20/9 | M52X2 | 1.1/4" | 38 | O222 | 54 | 10.3 | 45 | 76 | 68 | 46 | 60 | 31.5 重系列 S | |
| A1FH-52-24/9 | M52X2 | 1.1/2" | 38 | O225 | 63.5 | 12.6 | 56 | 87 | 76 | 50 | 60 | ||
注：如需帶卡套及卡套螺母整套訂貨，則請?jiān)诖?hào)后加/A，如A1FH-52-24/A。
